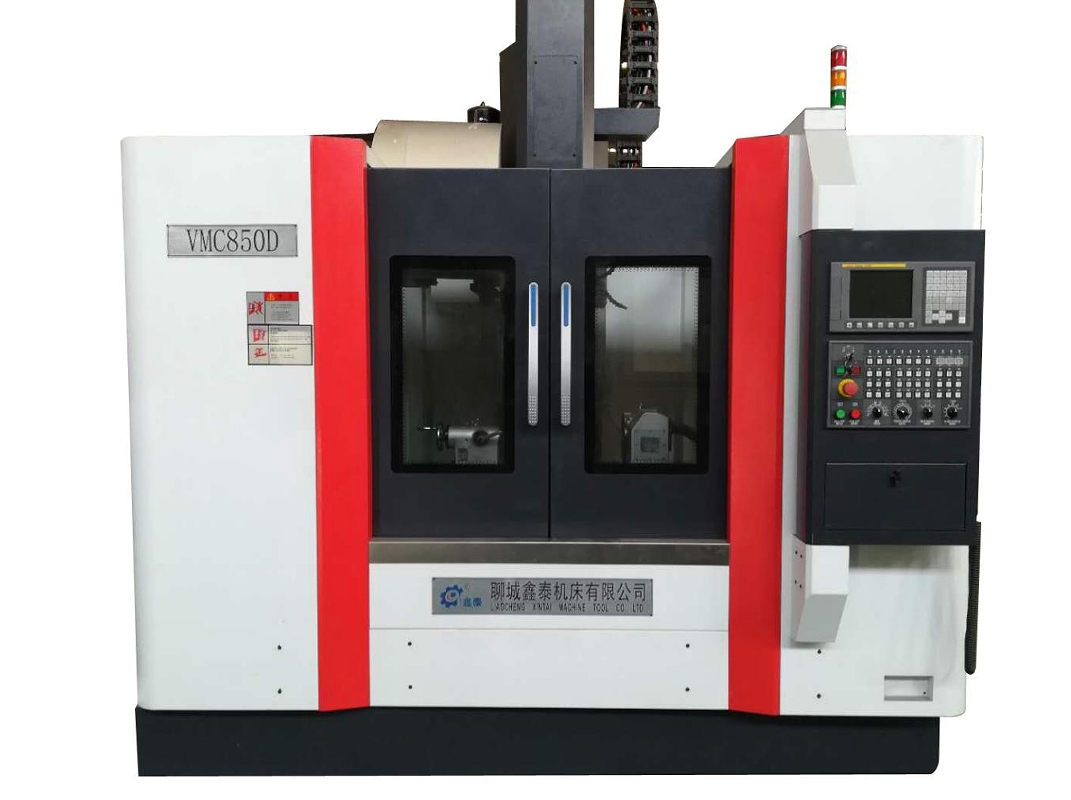

Torno Vertical VMC850D

Descrição do produto

Os centros de maquinação verticais são utilizados principalmente nas indústrias de processamento mecânico, como a militar, aeroespacial, automóvel, de moldes e instrumentação, para processar diversas peças com elevada precisão, múltiplos processos e formas complexas. Este tipo de máquina-ferramenta pode ser utilizado em lotes de pequena e média dimensão e em diversas variedades de produção, podendo também ser utilizado em linhas automáticas de produção em massa. Com as mudanças no mercado, as mudanças e atualizações de produtos de vários fabricantes profissionais também estão a acelerar, o que exige que as máquinas-ferramentas também tenham tais funções, e os centros de maquinação verticais podem servir exatamente essas funções. A utilização desta máquina-ferramenta pode poupar equipamentos de processo e reduzir o tempo do ciclo de preparação da produção, garantindo a qualidade do processamento das peças e melhorando a eficiência da produção.

Para se adaptar à procura do mercado, a nossa empresa desenvolveu o centro de maquinação vertical VMC855. A máquina-ferramenta adota uma estrutura eletromecânica integrada, com um layout geral compacto e razoável, ocupa pouco espaço e é de fácil instalação e manutenção. A mesa de trabalho da máquina-ferramenta realiza movimento de deslizamento cruzado, uma única coluna está equipada com um fuso de alta velocidade para realizar o movimento do terceiro eixo, possui potentes funções de arrefecimento da ferramenta e remoção de aparas, bem como medidas fiáveis de proteção pessoal e de equipamento. A máquina-ferramenta adota uma estrutura de proteção fechada, que contribui para uma produção segura e reduz a poluição do ambiente de produção. As principais peças adquiridas desta máquina-ferramenta são componentes importados, tornando toda a máquina altamente fiável e durável.

Características estruturais

1.Fundições

As peças fundidas desta máquina-ferramenta são todas fundidas com areia de resina e envelhecidas artificialmente duas vezes. Apresentam boa estabilidade, alta resistência e precisão estável e fiável.

2. Fuso

Todo o sistema de fusos selecionado para esta máquina-ferramenta é importado de fabricantes profissionais de Taiwan que apoiam o fabrico. Todas as peças importantes foram reforçadas. Utiliza rolamentos especiais de fuso de alta precisão de fabricantes mundialmente reconhecidos e é lubrificado com massa lubrificante NBU15. Após a montagem de todo o fuso em condições de temperatura constante, todos os fusos necessitam de ser submetidos a testes de correção de equilíbrio computadorizados e de amaciamento, para que todo o fuso tenha uma longa vida útil e uma elevada fiabilidade. O motor do fuso desta máquina-ferramenta está ligado à polia do fuso através de uma correia dentada de arco de alta velocidade especial para completar o sistema de transmissão principal.

3. Parafuso de avanço

Os fusos de esferas que acionam os eixos X, Y e Z desta máquina-ferramenta utilizam fusos de esferas pré-carregados de alta precisão, fornecidos por fabricantes de suporte profissionais de Taiwan. Os rolamentos em ambas as extremidades do fuso de esferas são fusos de esferas combinados emparelhados de nível P4 importados para fins especiais. O acoplamento utiliza acoplamento importado, o que torna a transmissão de três eixos rígida e a precisão estável e fiável.

4. Sistema de alimentação

O sistema de alimentação desta máquina-ferramenta adota um servomotor ligado diretamente ao parafuso de esferas através de um acoplamento elástico para acionar o trabalho.

A mesa, a sela deslizante e a caixa do fuso realizam o avanço nas direções X, Y e Z.
